€249,90 inkl. 19 % MwSt. · zzgl. Versandkosten

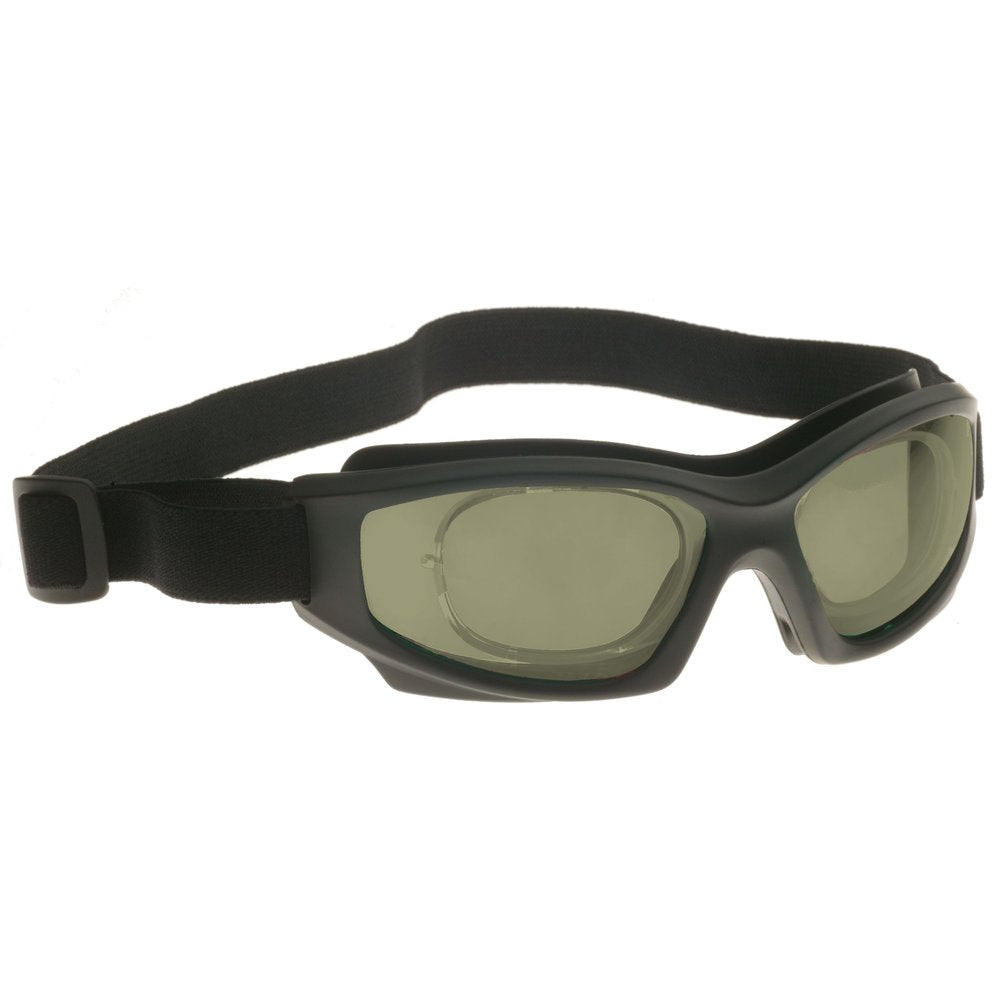

Graue Laserschutzbrille nach DIN EN 207 für Nd:YAG (1.064 nm), Ho:YAG (2.100 nm), Er:YAG (2.940 nm) und CO₂ (10.600 nm) — breite IR-Abdeckung für Chirurgie und Industrie.
| Wellenlänge | DDauerstrich | IGepulst | RQ-Switch | MModengekoppelt |
|---|---|---|---|---|
| 1025–1075 nm | DDauerstrichLB5 | IGepulstLB5 | RQ-SwitchLB5 | MModengekoppeltLB5 |
| 1035–1070 nm | DDauerstrichLB6 | IGepulstLB6 | RQ-SwitchLB6 | MModengekoppeltLB6 |
| 1045–1065 nm | DDauerstrichLB6 | IGepulstLB7 | RQ-SwitchLB7 | MModengekoppeltLB7Y |
| 1450–1650 nm | DDauerstrichLB2 | IGepulstLB2 | RQ-SwitchLB2 | MModengekoppelt |
| >1650–1775 nm | DDauerstrichLB3 | IGepulstLB3 | RQ-SwitchLB3Y | MModengekoppelt |
| >1775–3000 nm | DDauerstrichLB4 | IGepulstLB4 | RQ-SwitchLB3Y | MModengekoppelt |
| 5200–11000 nm | DDauerstrichLB4 | IGepulstLB4 | RQ-SwitchLB3Y | MModengekoppelt |
Der graue Filter HYG deckt den Bereich von 1.025 nm bis 11.000 nm ab. In diesem Bereich liegen Nd:YAG (1.064 nm), Ho:YAG (2.100 nm), Er:YAG (2.940 nm) sowie CO₂ (10.600 nm) — die typischen Anwendungen für HYG in Chirurgie, ästhetischer Medizin und industrieller Fertigung.
Wichtig zur Schutzleistung: Dass die Wellenlänge Ihres Lasers im Schutzbereich liegt, bedeutet noch keinen ausreichenden Schutz. Maßgeblich ist die Schutzstufe (LB-Wert nach DIN EN 207) bei der konkreten Wellenlänge, dem Betriebsmodus und der Leistung Ihres Lasers. Die zertifizierten LB-Werte je Wellenlänge stehen im technischen Datenblatt.
HYG ist eine Wahl für Mischbetriebe, in denen mehrere IR-Lasertypen parallel im Einsatz sind. Die neutrale Graufärbung erhält die Farbwahrnehmung. Empfohlene Rahmen: Wrap-Around #44 oder #56 für den Dauerbetrieb, Fitover #38 oder #43 für Personal mit Korrektionsbrille, Goggle #60 für Hochrisikoumgebungen.
Sicherheitshinweis: Nie in den Laserstrahl schauen, auch nicht mit Laserschutzbrille.
| Wellenlänge | DDauerstrich | IGepulst | RQ-Switch | MModengekoppelt |
|---|---|---|---|---|
| 1025–1075 nm | DDauerstrichLB5 | IGepulstLB5 | RQ-SwitchLB5 | MModengekoppeltLB5 |
| 1035–1070 nm | DDauerstrichLB6 | IGepulstLB6 | RQ-SwitchLB6 | MModengekoppeltLB6 |
| 1045–1065 nm | DDauerstrichLB6 | IGepulstLB7 | RQ-SwitchLB7 | MModengekoppeltLB7Y |
| 1450–1650 nm | DDauerstrichLB2 | IGepulstLB2 | RQ-SwitchLB2 | MModengekoppelt |
| >1650–1775 nm | DDauerstrichLB3 | IGepulstLB3 | RQ-SwitchLB3Y | MModengekoppelt |
| >1775–3000 nm | DDauerstrichLB4 | IGepulstLB4 | RQ-SwitchLB3Y | MModengekoppelt |
| 5200–11000 nm | DDauerstrichLB4 | IGepulstLB4 | RQ-SwitchLB3Y | MModengekoppelt |
23 %
Polymer
Vier Bauformen — jede deckt eine andere Tragesituation ab.
Grundlage der Auswahl sind die technischen Daten des Lasers aus der Geräte-Dokumentation — insbesondere Wellenlänge (in nm) und Betriebsart (Dauerstrich, Impuls, gütegeschaltet, modengekoppelt). Mit diesen Angaben lässt sich die nach DIN EN 207 erforderliche Schutzstufe (LB1–LB10) bestimmen. Sind mehrere Lasersysteme im selben Arbeitsbereich im Einsatz, muss die Brille alle relevanten Wellenlängen abdecken.
Laserschutzfilter absorbieren genau die Wellenlänge des Lasers — das durchgelassene Restlicht erscheint deshalb in der Komplementärfarbe. Ein Filter für 532 nm (grüner KTP-Laser) wirkt von außen rosa bis rot, ein Filter für rote Laser wirkt grünlich. Die Filterfarbe ist kein Designmerkmal, sondern ein direkter Hinweis auf den geschützten Spektralbereich.
Maßgeblich für die Schutzwirkung bleibt jedoch immer die Aufschrift am Filterglas, nicht die Glasfarbe.
Maßgebend ist DIN EN 207 mit LB-Schutzstufen, nicht OD-Werte (Optical Density). Der numerische Wert einer LB-Stufe entspricht dem abgerundeten OD-Wert bei der geprüften Wellenlänge: LB7 bedeutet mindestens OD 7.
LB-Stufen sind dabei mehr als eine Umbenennung: Die Norm definiert geprüfte Bestrahlungsstärken und Impulsdauern, die ein reines OD-Datenblatt nicht bescheinigt. OD-Angaben können zur Orientierung dienen, ersetzen aber keine normgerechte Auswahl nach DIN EN 207.
Ja. Für diesen Fall stehen Fitover-Rahmen (Überziehbrillen) zur Verfügung — etwa der Rahmen #38 — die über die meisten gängigen Korrektionsbrillen passen. Die Größe richtet sich nach der Breite der Korrektionsbrille, gemessen von Mitte Scharnierbolzen zu Mitte Scharnierbolzen.
Für Wrap-Around-Modelle ohne Korrektionsbrille wird stattdessen die Kopfbreite an den Schläfen gemessen.
Falsche Pflege kann den Schutz beschädigen — vor allem bei Reflexionsbeschichtungen:
Als Richtwert hält eine Laserschutzbrille 10–15 Jahre. Nach 10 Jahren empfiehlt die DGUV eine Herstellerprüfung. Bei sichtbaren Schäden ist die Brille sofort auszutauschen — Kratzer auf Reflexionsbeschichtungen können den Schutz vollständig aufheben.
